Description de produit

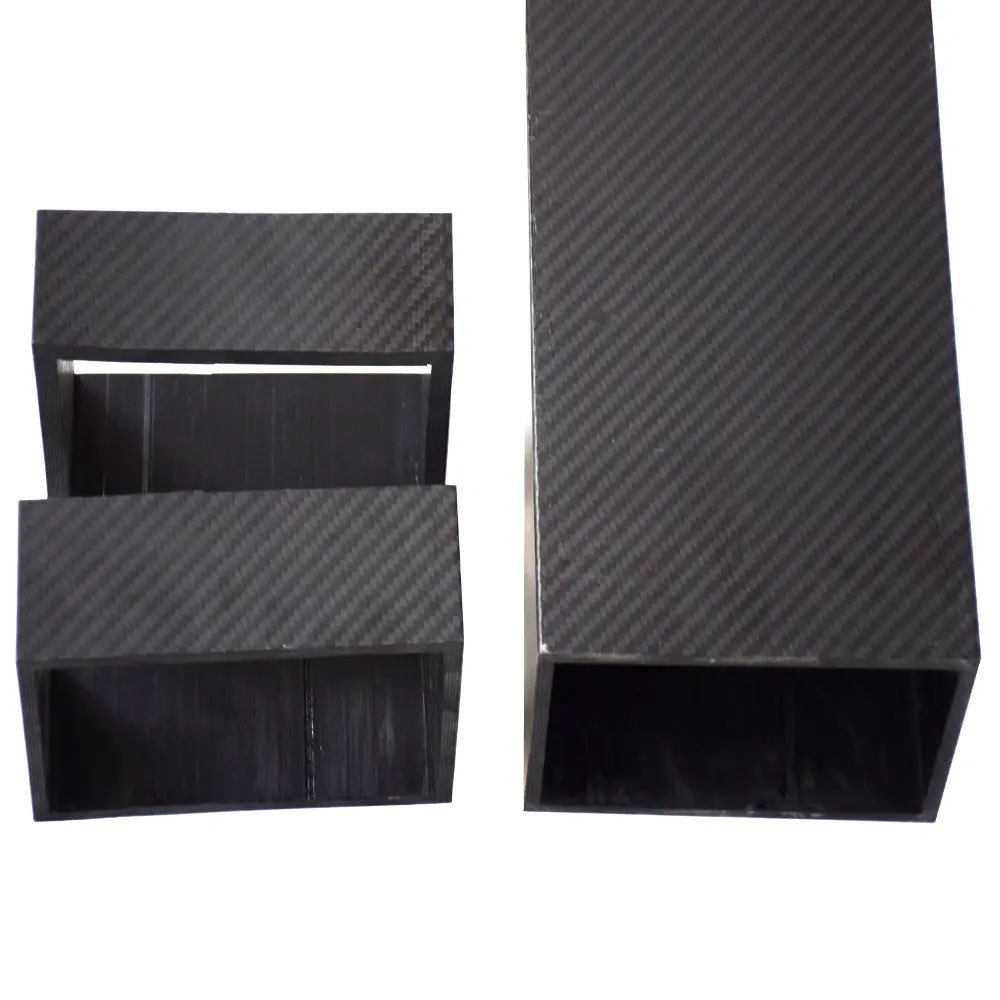

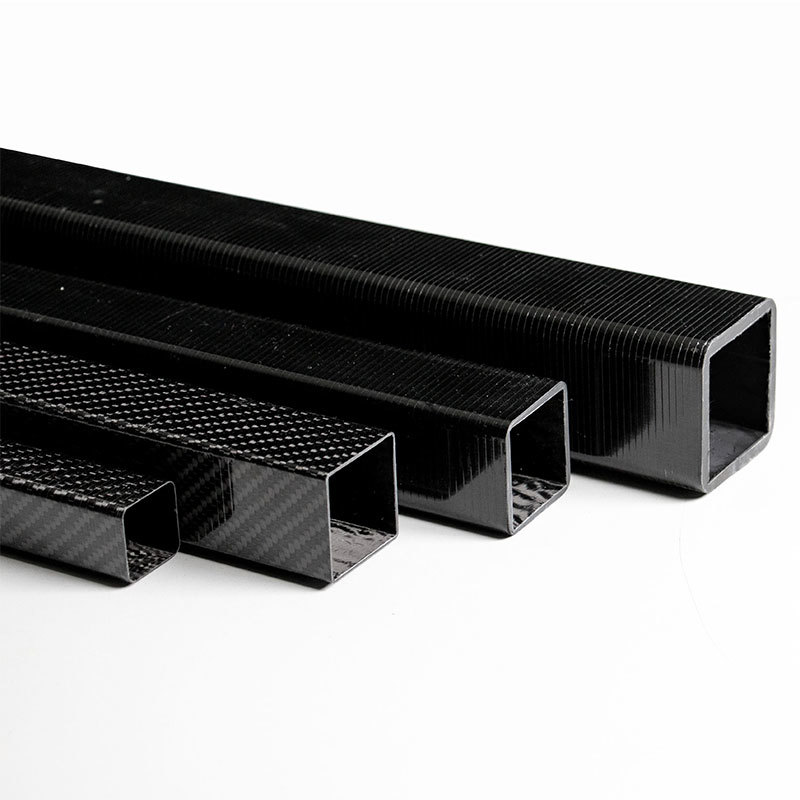

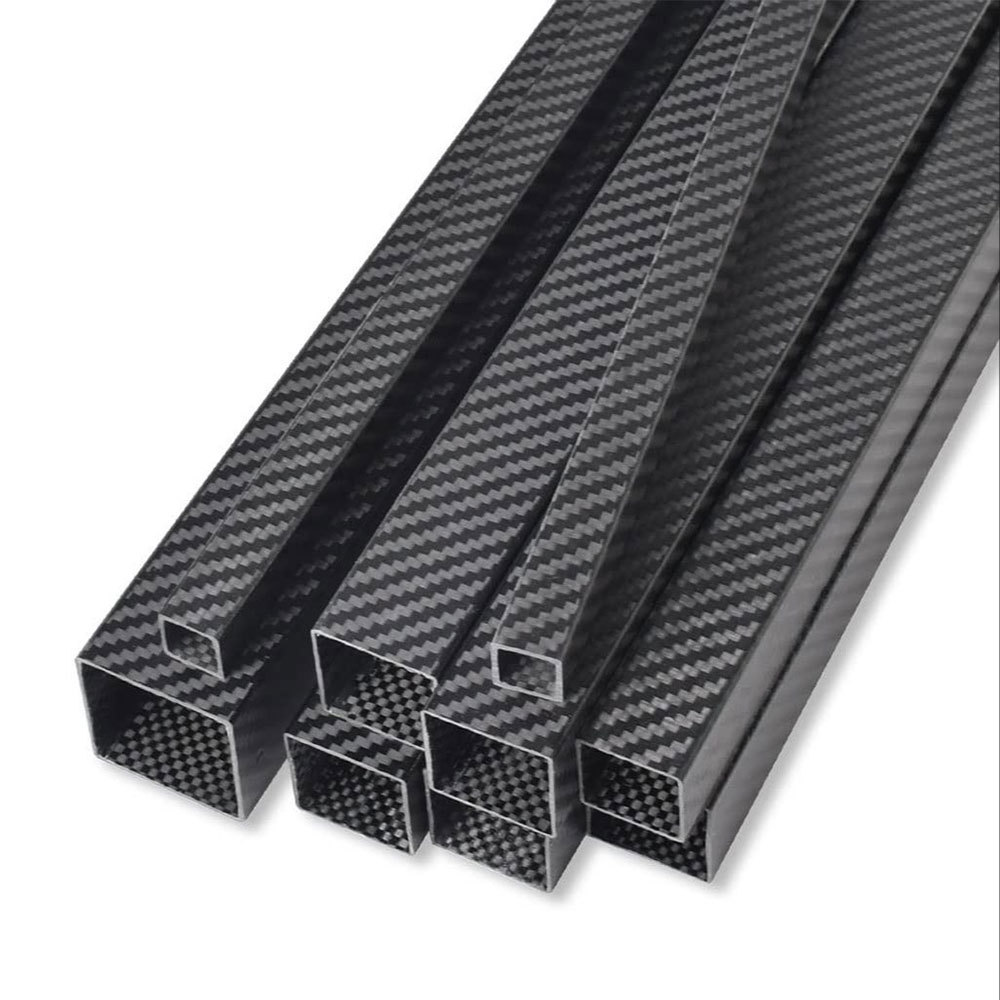

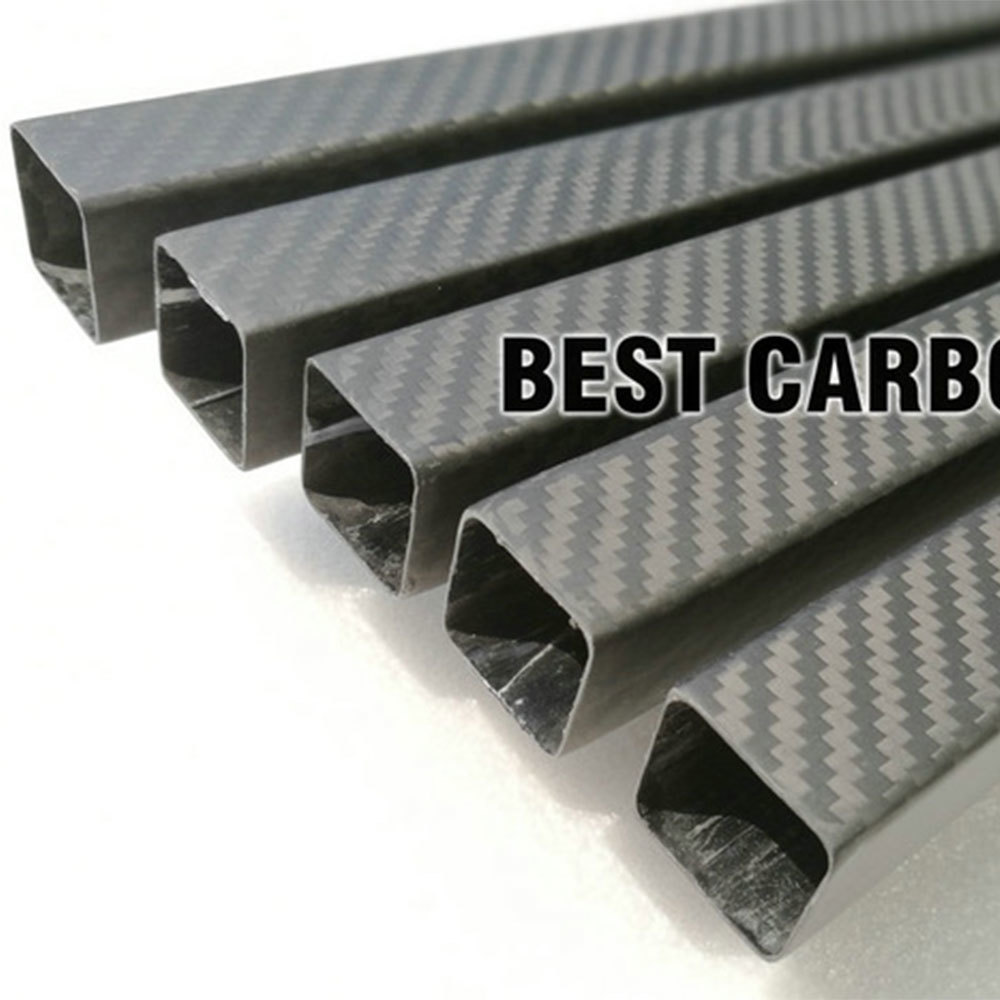

Tubes en fibre de carbone 3K carrés de rigidité ultra-légère Tailles personnalisées et haute résistance

Le tube en fibre de carbone carrée est un profil structural creux à section carrée/rectangulaire, fabriqué par pultrusion ou moulage par compression.Il utilise une fibre de carbone continue (de qualité T300/T700) comme renforcement et une résine époxy comme matriceComparé aux tubes ronds, il offre une rigidité de torsion 40% plus élevée, une stabilité de montage planar et une précision dimensionnelle sub-millimétrique, ce qui le rend idéal pour les systèmes modulaires tels que les bras robotiques.cadres de drones, et des plateformes optiques.

Nos tubes carrés en fibre de carbone de haute résistance sont fabriqués avec un pré-produit en fibre de carbone unidirectionnel.Les tubes en fibre de carbone sont conçus avec des couches de fibres orientées sous différents angles pour fournir des propriétés conçues pour une application spécifiqueUne variété de types ou de qualités de tubes en fibre de carbone sont disponibles, ainsi que divers matériaux extérieurs.

• Les tubes carrés en fibre de carbone offrent une rigidité ultra-légère et un dimensionnement personnalisé précis pour des applications hautes performances.
• Points forts: tolérance de ±0,1 mm, finition résistante aux UV, surface résistante à la corrosion.
• Avantages: 50% plus léger que l'aluminium, 4 fois plus rigide, sans entretien.
• Idéal pour les cadres structurels, les bras robotisés et les supports de caméra, pour augmenter la résistance et l'efficacité.

Matériaux et fabrication

Systèmes de fibres

• Norme: T300 12K unidirectionnel + couche extérieure 3K en twill (tissage en carbone visible)
• Haute résistance: T700 12K entièrement unidirectionnelle, modulus 18% plus élevé
• Module élevé: M40J 6K hybride pour les faisceaux optiques de précision

Systèmes de résine

• Époxy standard: température de fonctionnement de -40°C à 120°C
• Époxyde à haute température: T_g180 ° C, résistance à court terme à 200 ° C
• Epoxy ignifuge: UL94-V0 pour les plateaux de batteries des drones/transit ferroviaire

Les processus

• Pultrusion à haute température: longueur sans couture de 3 à 6 m, raideur ≤ 0,2 mm/m
• Moulures par compression sous vide: tolérance dimensionnelle ±0,05 mm
• Machinerie secondaire à commande numérique par commande numérique (CNC): fraisage, forage, filetage, inserts en aluminium

Finition de surface.

• 3K twill + revêtement UV mate/brillant
• Peinture PU noire mate (non réfléchissante pour l'optique)
• Paroies intérieures anodisées pour la fixation adhésive
